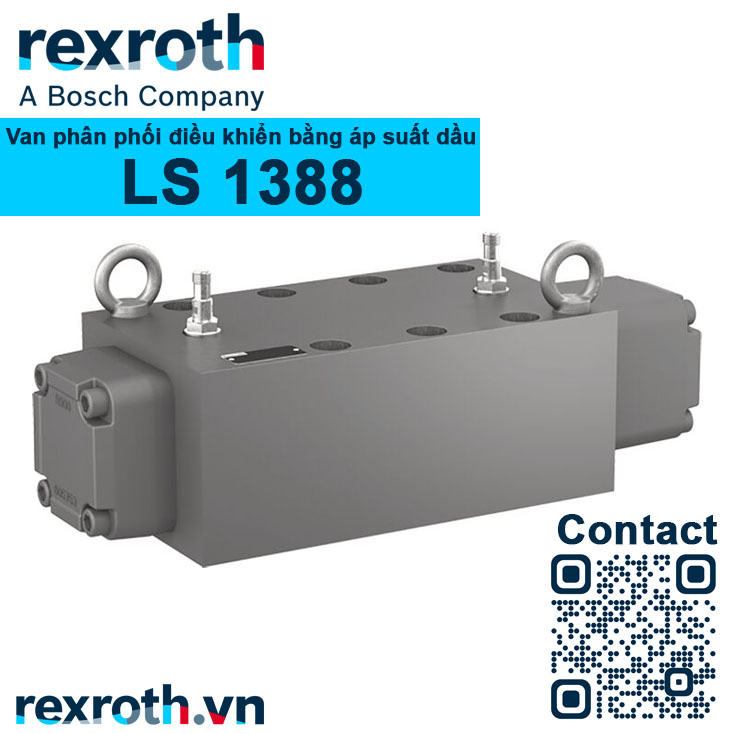

Van phân phối điều khiển gián tiếp bằng áp suất dầu thủy lực Rexroth LS 1378… – Directional Valve With Hydraulic Actuation

Cỡ van	Piping size 1-1/4" \| Size 10 \| NG32 \| Cetop 10
Lưu lượng tối đa (Max. Flow)	500 lít/phút
Áp suất làm việc tối đa	210 bar

Kiểu van 6/2
Có đế van phụ gắn thêm
Bộ giám sát vị trí lõi trượt

Dòng sản phẩm: Van phân phối dạng On/Off (Directional on/off valve)

Một số mã sản phẩm phổ biến

Mô tả sản phẩm

Kiểu van LS 1378 là loại van dẫn hướng với dẫn động bằng thủy lực. Chúng kiểm soát việc đóng, mở và điều hướng của một dòng chảy dầu thủy lực.

Van phân phối về cơ bản bao gồm một van chính có đế van (1), lõi trượt chính (2) và lò xo nén (3). Khoang lò xo (6) được kết nối bên trong với cổng P.

Buồng điều khiển (5) được cung cấp bên ngoài với dầu thủy lực qua kênh X và cung cấp cho buồng điều khiển (5) của ống điều hướng(4).

Lõi trượt chính (2) được giữ ở vị trí ống chỉ “b” bởi áp suất của hai mặt trước giống hệt nhau trong buồng điều áp.

Ở vị trí ống chỉ này, ống điều hướng (4) nằm trên đế và cố định vị trí của điều khiển chính lõi trượt (2).

Sau khi giảm áp suất của bộ điều khiển khu vực ống điều hướng (4), lõi trượt chính (2) di chuyển vào vị trí ống chỉ “a”. Khu vực cuộn điều khiển không tải (4) thay thế dầu áp hồi lại qua kênh X vào thùng dầu.

Áp suất dầu điều áp cần thiết tại cổng X phụ thuộc vào áp suất vận hành tại cổng P kể từ khi điều khiển lõi trượt chính (2) trong buồng lò xo (6) được nối với cổng P.

Đối với chức năng chuyển đổi chính xác, áp suất dầu điều áp tại cổng X phải tương ứng với áp suất vận hành tại cổng P.

Áp suất dầu điều áp = áp suất hệ thống (xem ở mục Thông số kĩ thuật).

Mã sản phẩm


01	02		03		04		05	06
LS 1378	X201	–	1X	/	QSABG24W	/		*

01	Van phân phối, vận hành trực tiếp, dẫn động bằng thủy lực								LS 1378

02	Ký hiệu; Đối với các loại phổ biến, xem ở mục "Ký hiệu/sơ đồ mạch"								X201

03	Dòng thành phần 10 … 19 (10 … 19: kích thước lắp đặt và kết nối không thay đổi)								1X
Bộ giám sát vị trí con trượt
04	– Loại cảm biến cảm ứng tiệm cận QS
		Vị trí con trượt được giám sát "a" and "b"								QSABG24W
		Để biết thêm thông tin, hãy xem ở mục Kích thước và bảng dữ liệu 24830
Vật liệu làm kín (quan sát tính tương thích của gioăng với chất lỏng thủy lực được sử dụng, xem ở mục Thông số kĩ thuật
05	Gioăng phớt NBR								Không có mã
05		Gioăng phớt FKM								V

06	Để biết thêm chi tiết trong văn bản								*

Thông số kĩ thuật

Chung

Kích thước			32
Trọng lượng		Kilôgam	30
vị trí lắp đặt			nằm ngang
Nhiệt độ môi trường xung quanh		°C	-30 … +50
Phạm vi nhiệt độ lưu trữ		°C	-20 … +70
Bảo vệ bề mặt	Thân van		Sơn phủ
Giá trị MTTF D theo EN ISO 13849 1)		năm	150

1)	Để biết thêm chi tiết, xem bảng dữ liệu 08012

Thủy lực

Kích thước			32
Áp suất vận hành tối đa		bar	210
Áp suất thí điểm tối đa		bar	210
Áp suất thí điểm tối thiểu		bar	35
Lưu lượng cực đại		l/phút	500
chất lỏng thủy lực			xem bảng “Chất lỏng thủy lực”
Phạm vi nhiệt độ chất lỏng thủy lực	tại các cổng làm việc của van	°C	-30 … +70
phạm vi độ nhớt		mm²/giây	2,8 … 380
Độ nhiễm bẩn tối đa cho phép của chất lỏng thủy lực, cấp độ sạch theo ISO 4406 (c) 1)			Lớp 20/18/15

1)	Các lớp độ sạch được chỉ định cho các bộ phận phải được tuân thủ trong các hệ thống thủy lực. Lọc hiệu quả ngăn ngừa lỗi và đồng thời tăng vòng đời của các bộ phận. Để biết lựa chọn bộ lọc, hãy xem www.boschrexroth.com/filter.

chất lỏng thủy lực		phân loại	Vật liệu niêm phong phù hợp	Tiêu chuẩn	Bảng dữliệu
dầu khoáng		HL, HLP, HLPD, HVLP, HVLPD	NBR, FKM	DIN 51524	90220
phân hủy sinh học	Không tan trong nước	HETG	NBR, FKM	ISO15380	90221
	Không tan trong nước	HEES	FKM	ISO15380
	Hoà tan trong nước	HEPG	FKM	ISO15380
Chống lửa	nước miễn phí	HFDU (gốc glycol)	FKM	ISO12922	90222
		HFDU (cơ sở este)	FKM
		HFDR	FKM
	chứa nước	HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Cacbua HP5046)	NBR	ISO12922	90223
Thông tin quan trọng về chất lỏng thủy lực: Để biết thêm thông tin và dữ liệu về việc sử dụng các chất lỏng thủy lực khác, vui lòng tham khảo bảng dữ liệu ở trên hoặc liên hệ với chúng tôi. Có thể có những hạn chế liên quan đến dữ liệu van kỹ thuật (nhiệt độ, phạm vi áp suất, vòng đời, khoảng thời gian bảo trì, v.v.). Nhiệt độ đánh lửa của chất lỏng thủy lực được sử dụng phải cao hơn 50 K so với nhiệt độ bề mặt tối đa. Có thể phân hủy sinh học và chống cháy – chứa nước: Nếu các bộ phận có lớp mạ kẽm mạ điện (ví dụ: phiên bản “J3” hoặc “J5”) hoặc các bộ phận có chứa kẽm được sử dụng, một lượng nhỏ kẽm hòa tan có thể xâm nhập vào hệ thống thủy lực và gây lão hóa nhanh của chất lỏng thủy lực. Xà phòng kẽm có thể hình thành như một sản phẩm phản ứng hóa học, có thể làm tắc bộ lọc, vòi phun và van điện từ – đặc biệt liên quan đến đầu vào nhiệt cục bộ. Chống cháy – chứa nước : Do xu hướng tạo lỗ hổng gia tăng với chất lỏng thủy lực HFC, vòng đời của bộ phận có thể giảm tới 30% so với việc sử dụng dầu khoáng HLP. Để giảm hiệu ứng xâm thực, nên – nếu có thể cụ thể đối với cài đặt – để sao lưu áp suất dòng hồi lưu trong các cổng T đến khoảng. 20% chênh lệch áp suất tại thành phần. Tùy thuộc vào chất lỏng thủy lực được sử dụng, nhiệt độ môi trường xung quanh và chất lỏng thủy lực tối đa không được vượt quá 50 °C. Để giảm nhiệt đầu vào thành phần, chu kỳ làm việc tối đa 50% trong hoạt động liên tục phải được đặt cho các van bật/tắt (thời gian đo 300 giây). Nếu điều này là không thể do chức năng, thì nên sử dụng điều khiển giảm năng lượng của các thành phần này, ví dụ như thông qua bộ khuếch đại plug-in PWM.

Điện

Kích thước			32
Thời gian chuyển đổi theo ISO 6403 1)	BẬT	S	1
Thời gian chuyển đổi theo ISO 6403 1)	TẮT	S	1.3

1)	Thời gian chuyển mạch được xác định ở nhiệt độ chất lỏng thủy lực là 40 °C và độ nhớt là 46 mm 2 /s. Sai lệch nhiệt độ chất lỏng thủy lực có thể dẫn đến thời gian chuyển đổi khác nhau. Thời gian chuyển đổi thay đổi tùy thuộc vào thời gian hoạt động và điều kiện ứng dụng.

Khi thiết lập kết nối điện, dây dẫn nối đất bảo vệ (PE) phải được kết nối chính xác.

(Đối với các ứng dụng nằm ngoài các giá trị này, vui lòng tham khảo ý kiến của chúng tôi!)

Biểu đồ / Đường cong đặc trưng

(được đo bằng HLP46, ϑ Dầu = 40 ±5 °C)

Đường cong đặc trưng Δp-q V

Ký hiệu và sơ đồ mạch

Kích thước

Kích thước tính bằng mm

Chất lượng bề mặt yêu cầu của bề mặt tiếp xúc van

1	bảng tên
2	vòng đệm
3	Gia công bề mặt tiếp xúc van
4	Công tắc vị trí cảm ứng loại QS

Lưu ý: Các kích thước là kích thước danh nghĩa phải tuân theo dung sai.

Vít gắn van (đặt hàng riêng)

Kích thước

Số lượng

Ốc vít đầu lục giác

số vật liệu

ISO 4762 – M16 x 70 – 10.9-flZn/nc/480h/C

(Hệ số ma sát μ tổng = 0,09 … 0,14)

Lực xiết M A = 230 Nm ±10 %

R913014535

Các chức năng và phiên bản mở rộng

Cảm biến tiệm cận điện cảm loại QS

Với van bật/tắt, các cảm biến tiệm cận không tiếp xúc với bộ khuếch đại chuyển mạch tích hợp được bật sau khi đạt đến vị trí ống chỉ cần giám sát. Vị trí ống chỉ đạt được được hiển thị bằng tín hiệu nhị phân.

Ưu điểm của cảm biến tiệm cận:

- chống đoản mạch

- Có sẵn với kết nối plug-in M12 x 1

- Giám sát trực tiếp vị trí ống chỉ tại ống điều khiển

- vòng đời dài

- Độ tin cậy cao do không sử dụng phốt động

- Thời gian phản ứng của công tắc khi hoạt động xấp xỉ. 15 mili giây

Thông báo:

Các van có cảm biến tiệm cận trong các bộ điều khiển liên quan đến an toàn chỉ có thể được lắp ráp và vận hành bởi các chuyên gia được đào tạo về thủy lực và điện. Công việc bảo trì đòi hỏi các công cụ và thiết bị đặc biệt. Công việc này chỉ có thể được thực hiện bởi các chuyên gia được ủy quyền hoặc trong nhà máy.
Làm việc không đúng cách với thiết bị an toàn dẫn đến nguy cơ thương tích cá nhân và thiệt hại tài sản.

- Các thành phần thiết yếu của van được phối hợp với nhau trong nhà máy sản xuất và được điều chỉnh trong quá trình lắp ráp. Chúng không được thay thế cho nhau. Trong trường hợp lỗi van hoặc công tắc vị trí, phải thay toàn bộ van.

- Không được thay đổi cài đặt gốc của cảm biến tiệm cận. Cảm biến tiệm cận chỉ có thể được thiết lập bởi nhà sản xuất van.

- Bộ điều khiển máy phải tự động theo dõi cảm biến tiệm cận để ngăn bắt đầu một chu trình máy mới ngay cả trong trường hợp cảm biến tiệm cận bị lỗi.

- Bộ điều khiển máy và các bộ phận được chọn phải được thiết kế sao cho sự rò rỉ không thể dẫn đến chuyển động đóng không thể chấp nhận được.

- Thời gian chuyển đổi theo tiêu chuẩn ISO 6403 được chỉ định trong bảng dữ liệu van tương ứng không tương ứng với thời gian phản ứng của cảm biến tiệm cận (thời gian giữa sự thay đổi tín hiệu ở cuộn điện từ và sự thay đổi tín hiệu của cảm biến tiệm cận).
  Cơ chế truy vấn tạm thời nên được đặt ở mức tối thiểu là 80…100 ms.

Kết nối điện

Điện áp kết nối	24 V ±25 %, điện áp một chiều
Độ gợn dư chấp nhận được	≤15 %
Dung tải	tối đa 200 mA
chuyển đổi đầu ra	Đầu ra bóng bán dẫn PNP, tải giữa đầu ra chuyển mạch và GND
sơ đồ chân	1	+24 V
	2	Chuyển đổi đầu ra: 200 mA
	3	0 V, GND
	4	Chuyển đổi đầu ra: 200 mA

Lưu ý: Điện được kết nối thông qua đầu nối phối hợp 4 cực (thứ tự riêng, xem phần “Phụ kiện) với ren kết nối M12 x 1.

Chuyển đổi logic

Tùy thuộc vào vị trí ống chỉ được theo dõi, các đầu ra chuyển đổi có chức năng sau:

Phiên bản QSABG24W

(Cảm biến tiệm cận ở phía A và B, vị trí ống chỉ được theo dõi “a” và “b”)

0	Danh bạ mở (0 V)
1	Tiếp điểm đã đóng (24 V)
	Vùng chồng lấp / thay đổi biểu tượng thủy lực
①	Vị trí ống chỉ “b”
②	Vị trí ống chỉ “a” (vị trí nghỉ)
